電気制御CAD
設計業務のみならず製造支援に至るまで、お客様のニーズに
お応えする電気・制御設計用CADシステム
設計業務のみならず製造支援に至るまで、お客様のニーズに
お応えする電気・制御設計用CADシステム

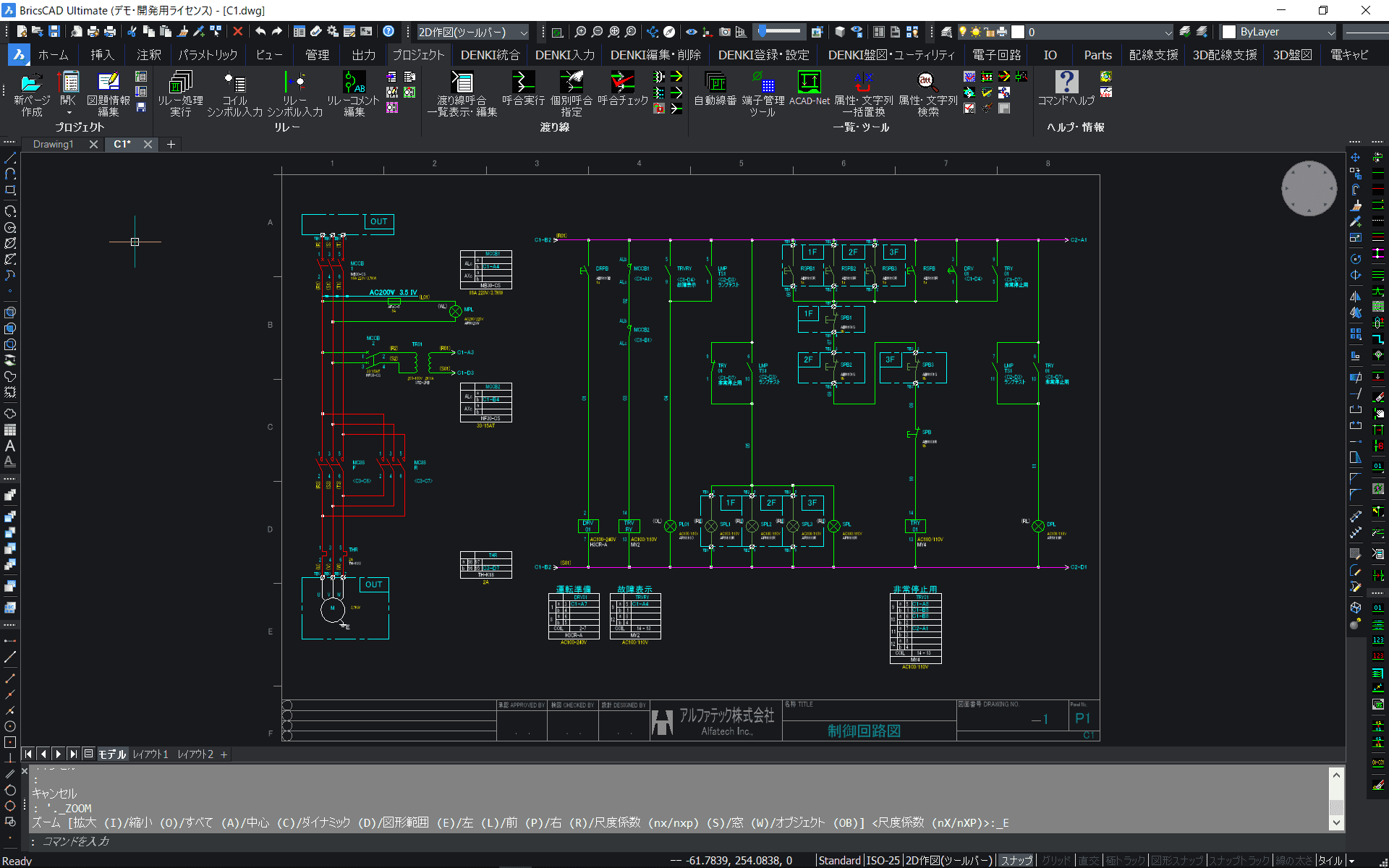

製品概要
ACAD-DENKIは、設計から製造まで支援する.dwgベースのCADシステムです。
電機製造業界に寄り添い続けて35年を超え業界に関わる幅広い業種からご利用いただき、設計業務のみならず製造支援に至るまでのお客様のニーズにお応えしてきました。
慣れ親しんだベースCADであるBricsCAD/AutoCADの操作感をそのまま引き継ぎ、電気図作成から2D/3D盤の設計、測長処理、加工機への出力まで、スムーズな設計・製造を実現します。
電機製造業界に寄り添い続けて35年を超え業界に関わる幅広い業種からご利用いただき、設計業務のみならず製造支援に至るまでのお客様のニーズにお応えしてきました。
慣れ親しんだベースCADであるBricsCAD/AutoCADの操作感をそのまま引き継ぎ、電気図作成から2D/3D盤の設計、測長処理、加工機への出力まで、スムーズな設計・製造を実現します。
特徴
- 業界標準DWG形式
- 業界標準のDWG形式で国内シェアNo.1の電気CADです。
データの変換をかける必要はなく、文字化けの心配もありません。業界標準のDWGデータのため幅広いシーンでご活用いただけます。
- 豊富な作図・検図機能を標準搭載
- 回路図や外形図の作図はもちろんリアルタイムチェックをはじめ複数図面を対象にした検図機能で工数削減を実現します。

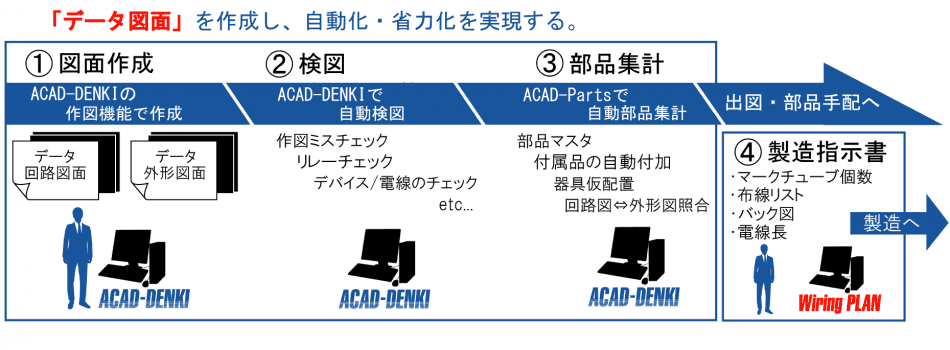

- 他部門間での連携
- 図面から情報を抽出し部品表やFromToリスト等の帳票を作成します。購買・製造部門等の設計後の工程でご活用頂くことができます。
部品DBはCSV形式でのインポートが可能です。既存の自社部品DBを元にインポートすることで部品DBの構築の手間が削減されます。
- 長期的な生産性向上
- 設計図面のデータ化、蓄積を行うことで効率的な流用設計を実現し、長期的な生産性の向上に期待できます。
- 費用対効果
- ACAD-DENKIは一般的な電気CADと比べ初期費用・維持費共に非常に競争力のある価格でご提供しており、コストパフォーマンスの高い電気CADシステムとなっております。また4つのグレードからお客様の業務に合わせた、必要な機能を選択いただくことができます。

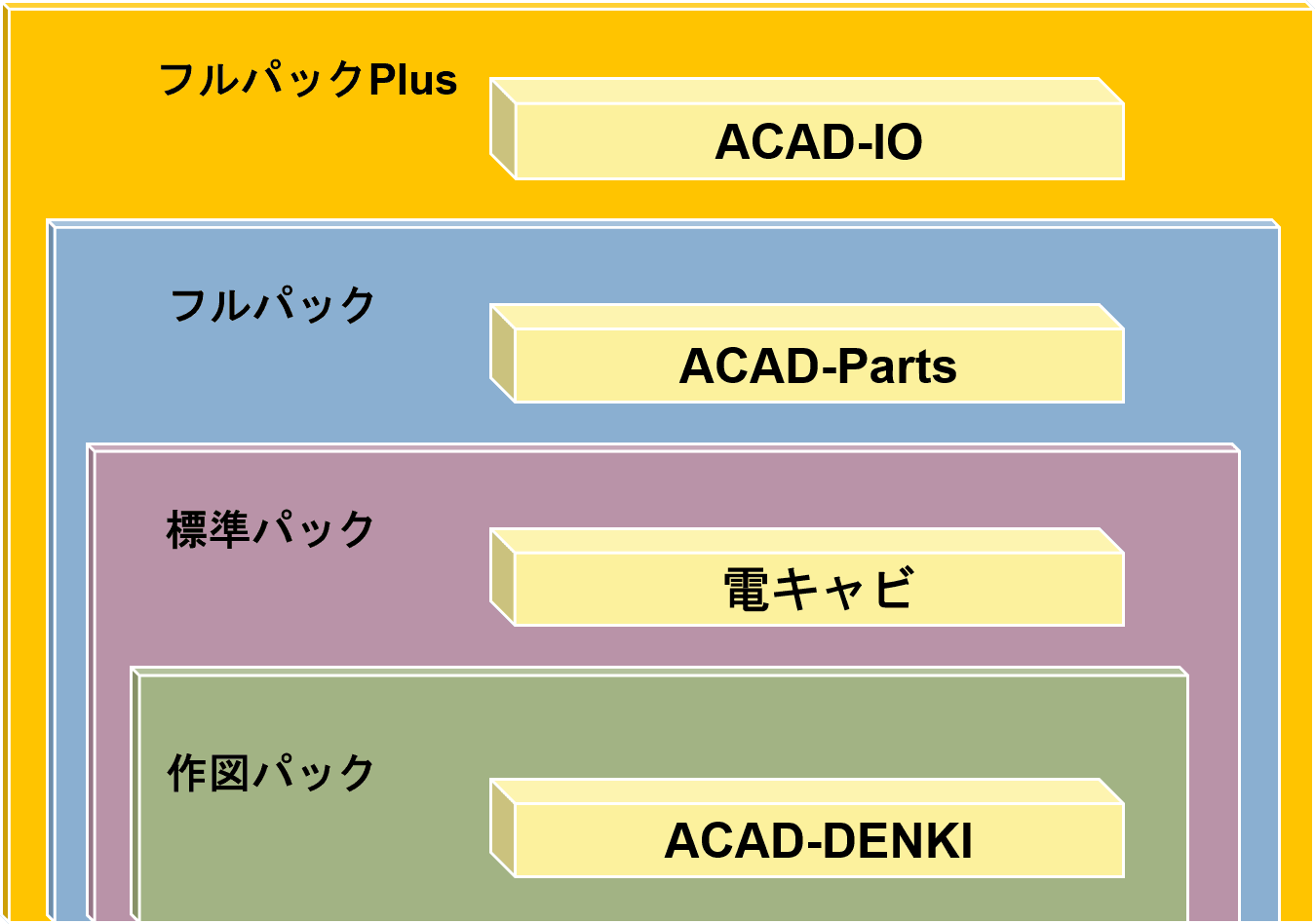

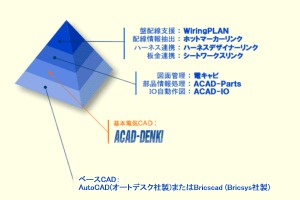

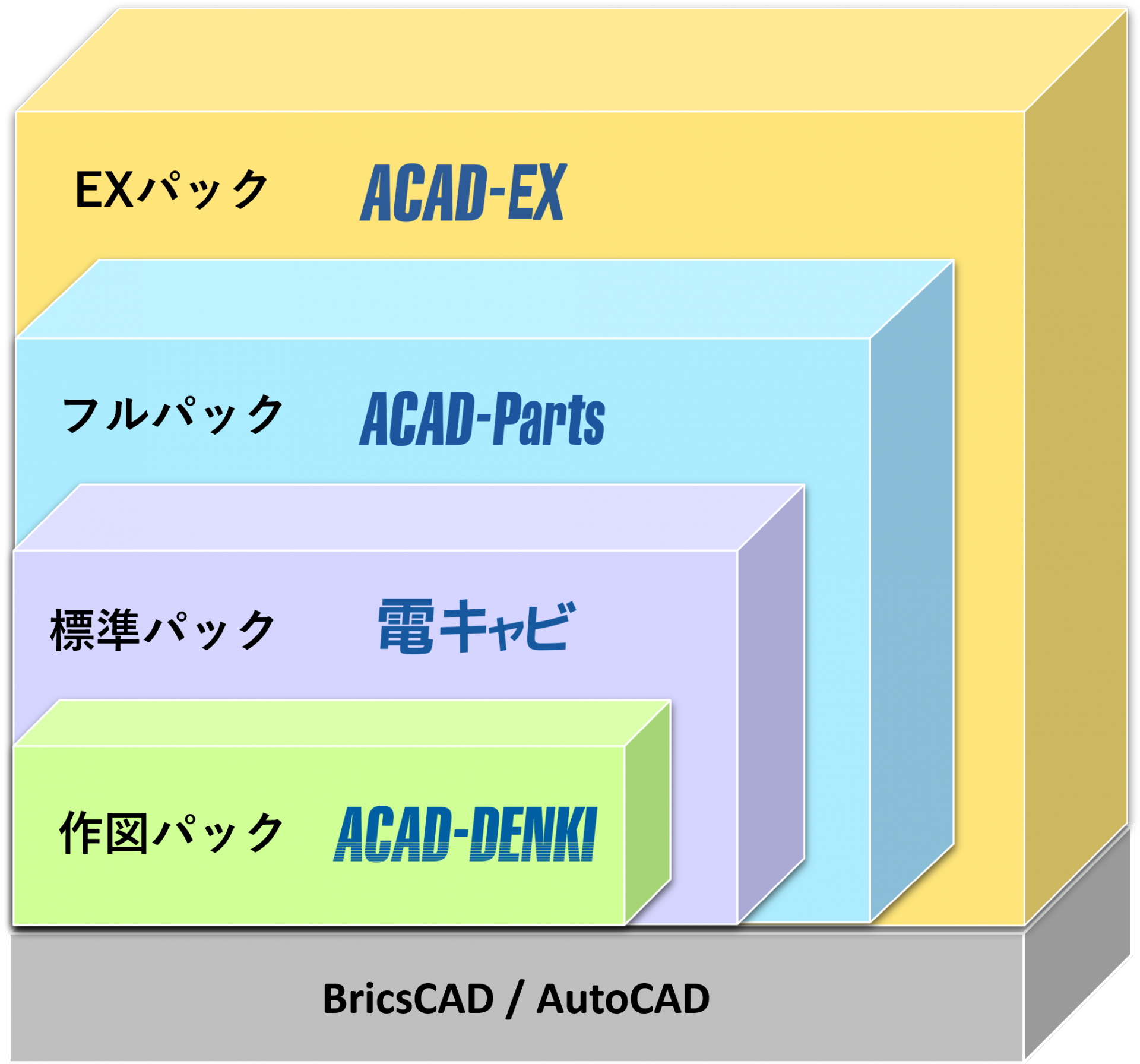

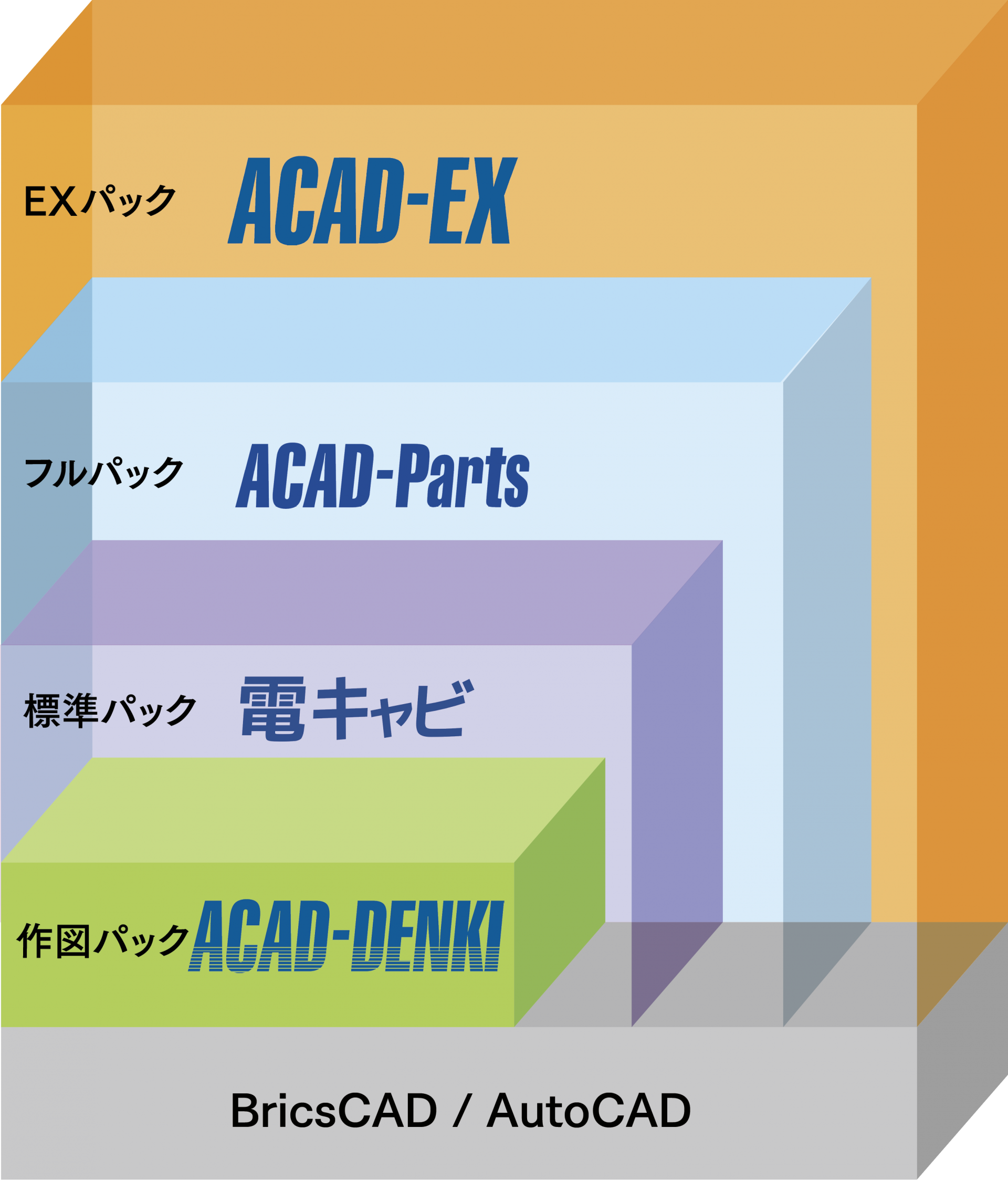

製品構成
- <フルパックPlus>(IO自動作図+製造支援)
-
- フルパックに、IO自動作図モジュール「ACAD-IO」を付加。表形式データ編集画面で入力したアドレス、コメント、シンボルなどの情報をもとに、IO図を一括して自動作成できます。データはExcelでも作成可能となっており、効率良くIO図を作成できます。
<フルパック>(製造支援)-
- 標準パックに、部品情報処理モジュール「ACAD-Parts」を付加。回路図+部品DBの連携により部品表をはじめとした様々なデータを出力でき、
- 資材/購買、または製造工程へのデータ授受が可能です。
- 図面データが設計後の次工程に有効に活用できます。
<標準パック>-
- 作図パックに、図面管理機能「電キャビ」を付加。エクスプローラースタイルで図面の管理ができます。
- 図面管理画面上で図題情報の一括入力・変更及び、検索・連続印刷が図面を開かずに実行できます。
- 大型物件もグループ内の分担作業で効率良く作図編集ができます。また既存データからの流用で、データ資産を有効活用できます。
- <作図パック>
-
- 交点マークの自動発生やシンボル挿入時にシンボル内の配線を自動的にカットするなどの直感的な図面編集機能を始めとする、
電気設計の専用コマンドをフルに活用し、図面作図の効率アップが可能です。 - 自動処理では複数図面のリレーのリファレンスや渡り線の呼び合いなどを容易に行うことができます。
- リアルタイムでの検図機能や図面作成後の図面チェック機能で自動検図することにより、未然に作図ミスを防ぎます。
- 交点マークの自動発生やシンボル挿入時にシンボル内の配線を自動的にカットするなどの直感的な図面編集機能を始めとする、
一元管理

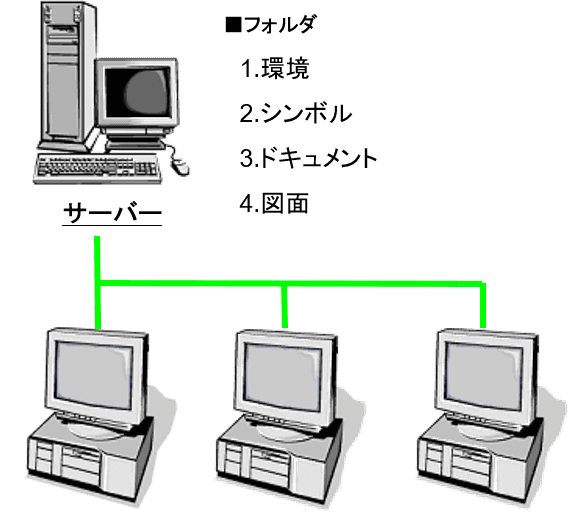

図面・シンボル・設定環境等をServerで一元管理することにより、担当者間による使用する図面やシンボルなどの不一致を無くし、統一した環境にて電気CADを利用することができます。
ライセンス形態
お客様の環境に応じた下記の二種類のライセンス形態からお選び頂けます。
スタンドアロンライセンス
- 初回のみインターネット認証のアクティベーション方式となります。
- スタンドアロンライセンスでも図面、シンボル、設定の「一元管理」が可能です。
ネットワークライセンス
- 業界標準の FlexNet Publisher でライセンスを管理します。
- すべてのライセンスを記録したライセンスファイルをServerに配置します。
(ServerとClientはTCP/IP間で通信し、CADを利用します。) - プログラムはご利用PCに全てインストールしておき、ライセンスの数だけ同時に使用することができます。必要な数だけのご購入によりコストを抑えることができます。
- 出張時などスタンドアロンとして一時的に使用できるライセンスの借用機能もサポートしています(最長180日間)。
カスタマイズ
カスタマイズ事例
- 自動作図
- 図面管理機能の強化
- FromToリスト等、各種製造情報の自動作成
- PDMシステム連携
- 各種データベース連携
- 3次元CAD連携
- 各種製造情報出力
- システム管理者向けの情報出力
