2D機械設計用CADアプリケーション
図面設計のための様々な便利機能を標準搭載した
.dwgベースのアドオンツール
図面設計のための様々な便利機能を標準搭載した
.dwgベースのアドオンツール
ACAD-KIKAI 基本機能
機械設計に必要な機能をご用意
バルーンと部品表の連携
![マルチ寸法](https://www.alfatech.jp/global-image/units/img/121904-5-20231211141300_b65769a5cc4296.png)

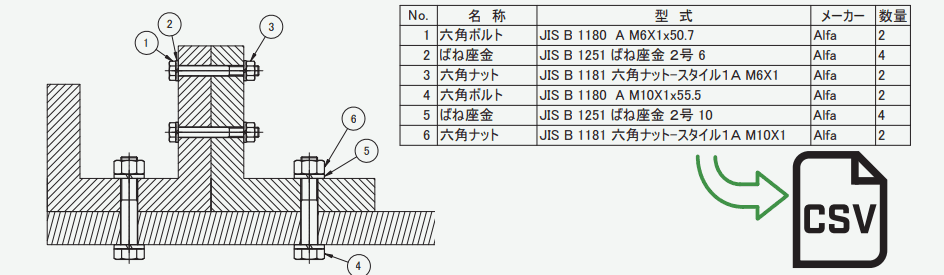

シンプルな操作で注釈や部品番号の記入等に利用できるバルーンを作成。
部品表はパターン登録が可能で、図面への貼り付け・CSV書き出せる。
部品表はパターン登録が可能で、図面への貼り付け・CSV書き出せる。
部品コンテンツ
![マルチ寸法](https://www.alfatech.jp/global-image/units/img/121940-5-20231211142839_b65769e07a6b2e.png)

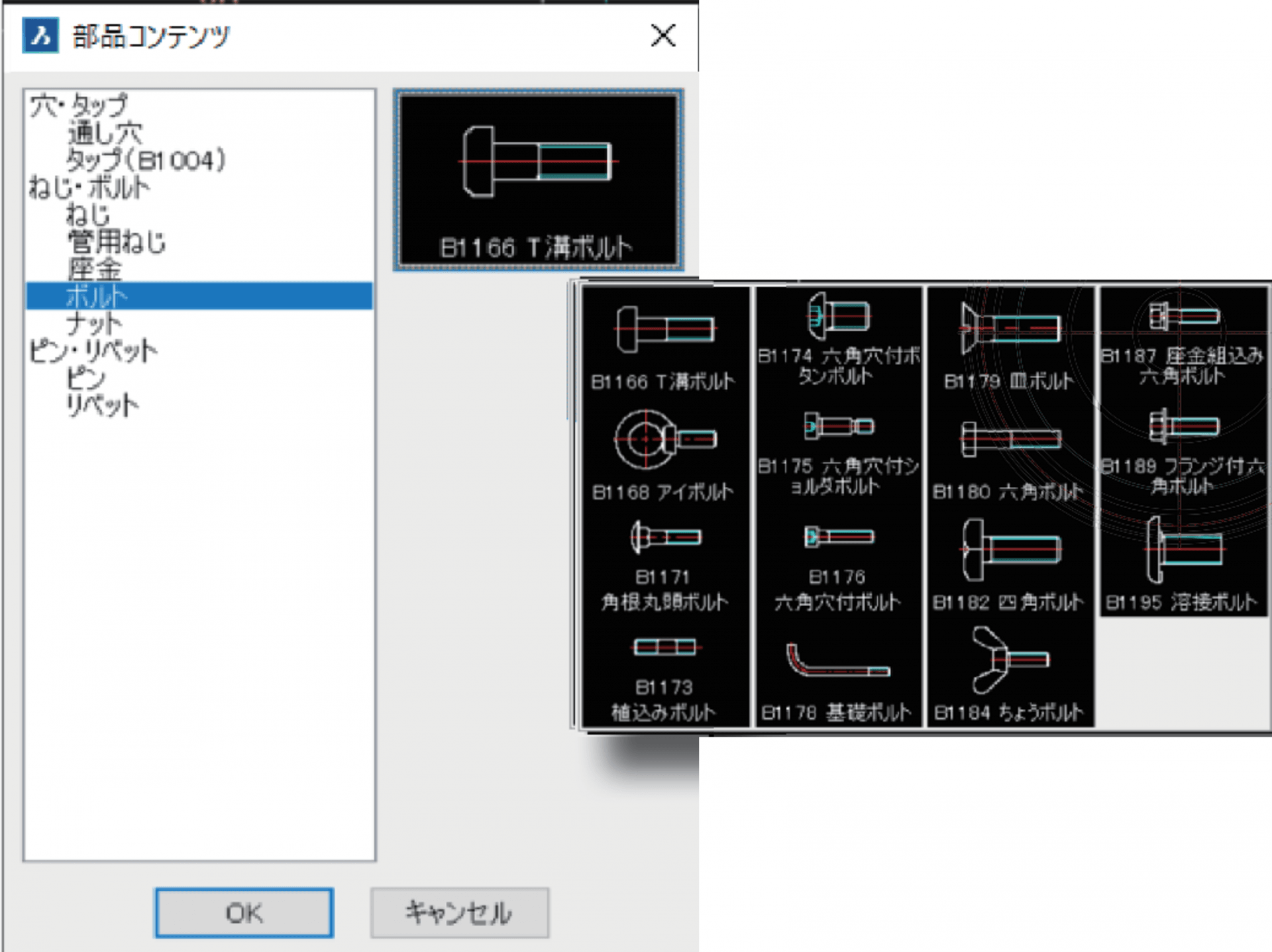

部品の向きの指定、呼び長さなどのパラメータの指定をすることで配置できる
パラメトリックな部品コンテンツ。
ダイアログでリストを選択するだけで部品の選択が可能。
部品には数量 / 材料 / コスト / 重量などの属性情報を持たせることも可能。
パラメトリックな部品コンテンツ。
ダイアログでリストを選択するだけで部品の選択が可能。
部品には数量 / 材料 / コスト / 重量などの属性情報を持たせることも可能。
陰線処理
![隠線処理](https://www.alfatech.jp/global-image/units/img/121944-5-20231211142807_b65769de78a47c.png)
部品コンテンツで配置した部品と他図形が重なっていた場合、
部品が前面に表示されるよう陰線処理が可能。
また、陰線処理前に戻すことも可能。
部品が前面に表示されるよう陰線処理が可能。
また、陰線処理前に戻すことも可能。
幾何計算
![幾何計算](https://www.alfatech.jp/global-image/units/img/121942-5-20231211142823_b65769df784224.png)

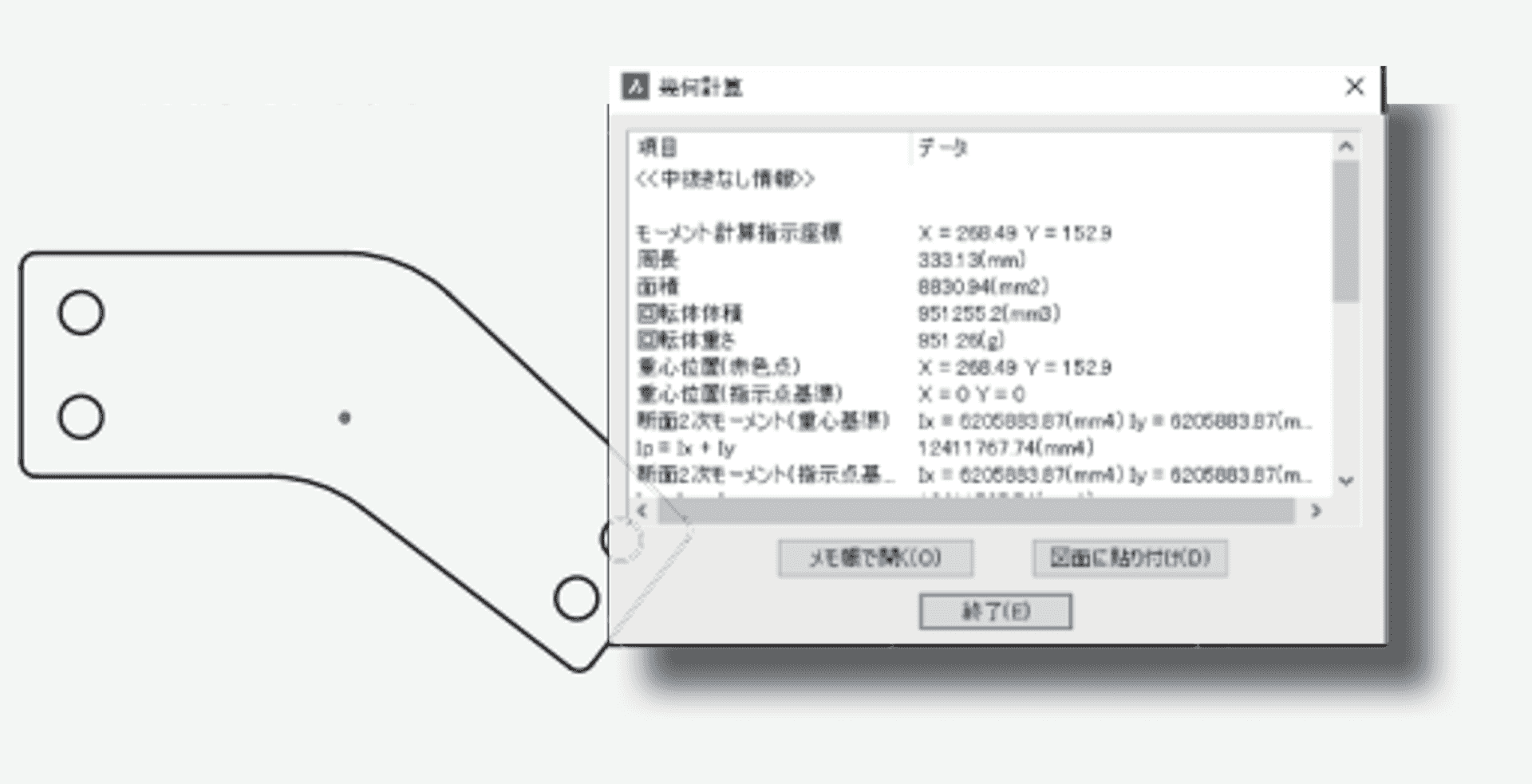

計算対象と計算項目を選択することで、閉領域の周長、 面積、重心、
モーメントなどを計算します。出力結果は図面へ張り付けることが可能。
モーメントなどを計算します。出力結果は図面へ張り付けることが可能。
豊富な作図ツール
マルチ寸法

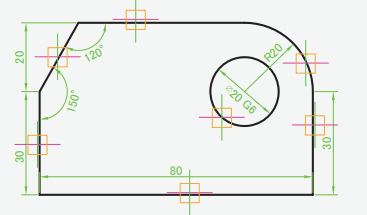

コマンドひとつで以下の
作成・編集が可能です。
・長さ寸法
・径長寸法
・角度寸法
![マルチ寸法](https://www.alfatech.jp/global-image/units/img/121904-5-20231211130310_b657689fe5ed43.png)
詳細図

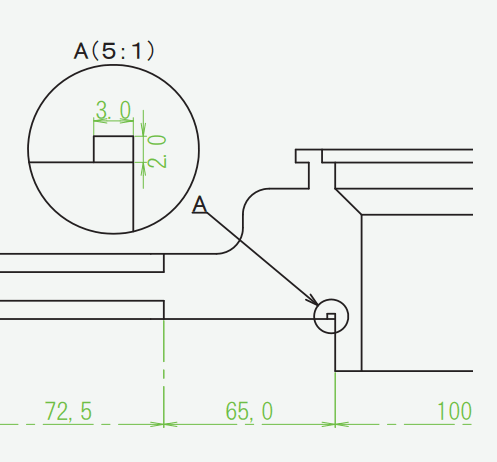

図面内のエリアを指定し、
異尺の拡大詳細図を作成。
元図の変更は即座に詳細図に反映されます。
![詳細図](https://www.alfatech.jp/global-image/units/img/121921-5-20231211130826_b65768b3a64c8c.png)

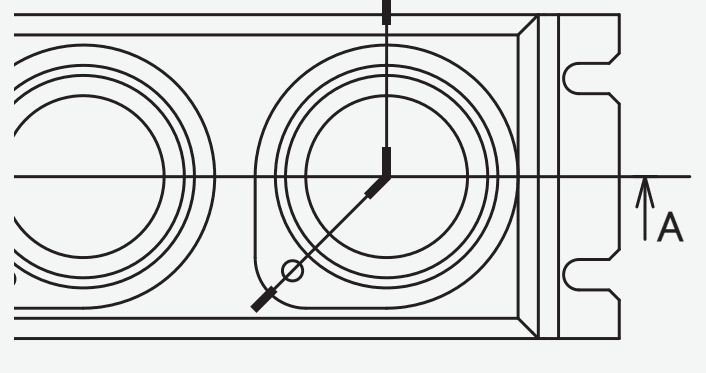

切断線 ( 太線 )/ 矢視
切断線は先端・折れ位置の
指示だけで作図可能。
矢視は先端位置・文字位置の
指示だけで作図可能。
![切断線/矢視](https://www.alfatech.jp/global-image/units/img/121920-5-20231211134940_b657694e4ee44c.png)
シンボル配置
溶接記号/溶接表示

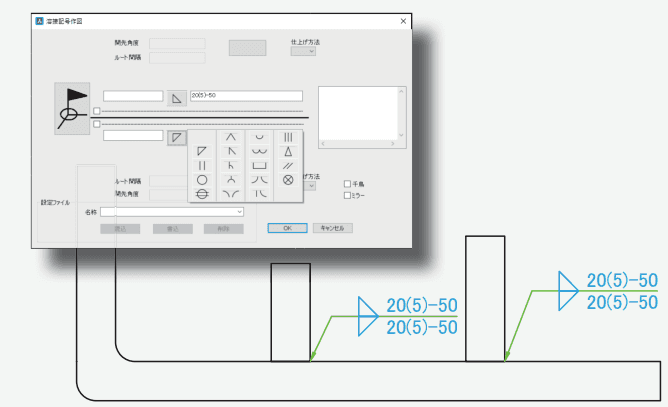

溶接シンボルを
専用ダイアログで
作図・編集可能。
溶接表示シンボルも
作図・編集可能。
![溶接記号/溶接表示](https://www.alfatech.jp/global-image/units/img/121929-5-20231211132556_b65768f54f3464.png)
仕上げ記号

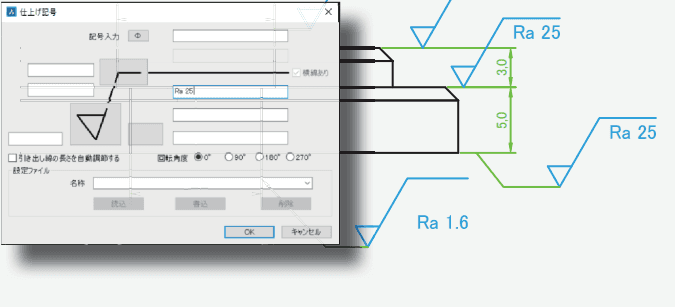

表面粗さ範囲の
仕上げ記号シンボルを
専用ダイアログ で
作図・挿入・編集可能。
![仕上げ記号](https://www.alfatech.jp/global-image/units/img/121930-5-20231211134830_b6576949e21867.png)

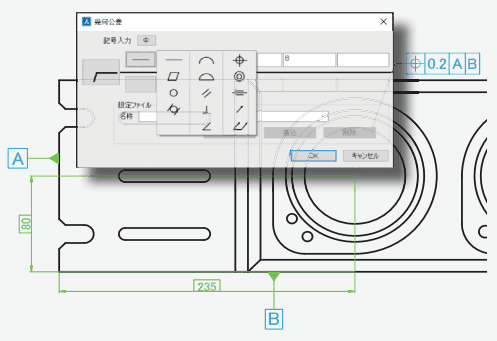

幾何公差 / データム
幾何公差枠や
データムシンボルを
専用 ダイアログで
簡単に作図・挿入可能。
![幾何公差](https://www.alfatech.jp/global-image/units/img/121931-5-20231211134908_b657694c456c53.png)
